華宇星全彩led點光源正確接線步驟

全彩led點光源在很多的地方都能夠用的上，比如樓層外體的亮化，門頭跑詞等等，都會用到，所以對于它的接線方式就非常的重要，下面華宇星led點光源廠家來詳細的分享全彩led點光源正確接線方法。

 1，剝線把各個線端都剝出頭，有5里面長足夠。然后接線，從電源開始吧。雙腳插頭的線端接上12V電源的220V電源接頭，分別接L,N腳（不區分）。接通后插上電源有個綠色指示燈會常亮狀態。

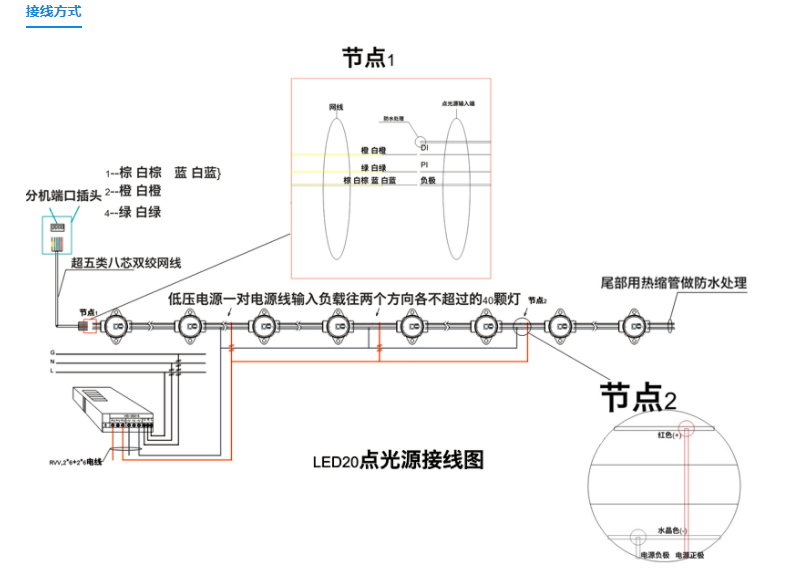

2，連接全彩led外漏點光源到控制器及12V電源上，在全彩led外漏點光源電板背后有電流方向（電源一定要順著箭頭方向，否則會無法控制或點不亮，甚至燒壞點光源），線腳標注，如第一腳+12V（接電源正極），第二腳DAI（信號輸入）第三腳GND（接電源負極）。+12V出線接電源正極，GND接電源負極和控制器GND。DAI信號線接控制器DA/A，若是多個燈串的話就順著接相應的DA/A就好?？刂破饔?個通道，OUT1，OUT2，OUT3，OUT4，其中每個通道有3跟線，DA/A,CK/B,GND。串聯信號的點光源只需要接DA/A腳和GND腳（GND與電源的負極要相連）。并聯信號就要3跟線都接了，按照燈的電板線一一對應相連就OK
